Vollzugshilfe EN-202

Wärmeschutz von Gebäuden

Ausgabe Dezember 2026

Inhalt und Zweck

Diese Vollzugshilfe behandelt die Anforderungen an den winterlichen Wärmeschutz. Erstere basiert auf der Norm SIA 380/1 „Heizwärmebedarf“, Ausgabe 2016. Es gelten die dort festgelegten Definitionen, Grundsätze, Rechenverfahren und Parameter. Diese Vollzugshilfe enthält zusätzliche Erläuterungen und allenfalls Erleichterungen oder Vereinfachungen für den Vollzug.

Diese Vollzugshilfe ist wie folgt gegliedert:

Geltungsbereich, Stand der Technik

Die Anforderungen gelten bei:

Anbauten und neubauartige Umbauten wie Auskernungen und dergleichen gelten als Neubauten und haben die Anforderungen für Neubauten zu erfüllen.

Für Neubauten und Erweiterungen von bestehenden Gebäuden (Aufstockungen, Anbauten etc.) werden zusätzliche Anforderungen an die Deckung des Wärmebedarfes von Neubauten gestellt (siehe Vollzugshilfe EN-201).

Anforderungen an die Luftdichtheit der Gebäudehülle bestehen lediglich im Rahmen der allgemeinen Forderung nach Fachgerechtheit des Gebäudes. Diesbezüglich sind die Grundsätze der Norm SIA 180 zu beachten.

In der Norm SIA 180 wird für jeden Bau ein Lüftungskonzept verlangt. Im Formular EN-202 ist zu deklarieren, wie die Raumlufthygiene gewährleistet werden soll.

Diese Begriffe decken sich nicht unbedingt mit den kantonalen Gepflogenheiten. Umbauten werden in einzelnen Kantonen z.B. als Sanierungen, Renovationen, Modernisierungen, Restaurierungen bezeichnet.

Bei provisorisch bewilligten Bauten mit einer maximal auf drei Jahre befristeten Baubewilligung sind Erleichterungen möglich. Diese Erleichterungen gelten nur einmalig und nicht verlängerbar. Werden solche Bauten andernorts wieder aufgestellt (z.B. Fertigbauten für Schulräume), sind die Wärmeschutzanforderungen an Neubauten einzuhalten.¹

1

Provisorische Bauten sind nicht in allen Kantonen gleich geregelt.

Bei regelmässig für die Heizsaison errichteten Bauten können unter Umständen die «normalen» Anforderungen an Neubauten nicht eingehalten werden (z.B. Tennis-Traglufthallen). Die Bewilligung für solche Bauten ist in der Regel nicht zeitlich beschränkt, so dass diese nicht als «provisorisch errichtete Bauten» gelten. Ein Gesuch um Erleichterungen von den Anforderungen ist vom Gesuchsteller einzureichen und zu begründen (siehe Empfehlung «EN-132 Beheizte Traglufthallen» der EnFK).

Winterlicher Wärmeschutz

Anforderungen

Die Anforderungen an den Wärmeschutz von Gebäuden richten sich – ausser bei Kühlräumen, Gewächshäusern und Traglufthallen – nach den Tabellen 2–5 in den Kapiteln 5–7.

Erleichterungen von den Anforderungen an den winterlichen Wärmeschutz der Gebäudehülle sind möglich bei:
(Art. 1.10)

Von den Anforderungen an den winterlichen Wärmeschutz der Gebäudehülle sind befreit:
(Art. 1.10)

Erläuterungen

Die Anforderungen an Kühlräume werden in der Vollzugshilfe EN-212 «Kühlräume» dargelegt.

Die Anforderungen an Gewächshäuser werden in der Empfehlung EN-231 «Beheizte Gewächshäuser» mitsamt einem Beispiel dargelegt.

Die Anforderungen an Traglufthallen werden in der Empfehlung EN-232 «Beheizte Traglufthallen» dargelegt.

Die Vorschriften lassen der Bauherrschaft die Wahl zwischen den zwei Nachweisverfahren Einzelbauteilnachweis und Systemnachweis mit zwei Ausnahmen: Bei Vorhangfassaden und bei Sonnenschutzgläsern mit einem Gesamtenergiedurchlassgrad kleiner als 0,3 kann der Einzelbauteilnachweis nicht angewendet werden (s. Norm SIA 380/1, Ziffer 2.2.1.4).

Der Nachweis mit Einzelbauteilanforderungen legt die maximal zulässigen U-Werte für jedes einzelne Bauteil fest. Dieses Verfahren ist einfacher als die Berechnung des Heizwärmebedarfs mit dem Systemnachweis. Können Grenzwerte von einzelnen U-Werten und/oder Wärmebrücken nicht eingehalten werden, ist zwingend ein Systemnachweis notwendig.

Die Norm SIA 380/1 bietet die Grundlage für die technische und wirtschaftliche Optimierung des Wärmeschutzes über die ganze Gebäudehülle. Die Systemanforderung gibt das Ziel vor. Bei den einzelnen Bauteilen können die U-Werte - innerhalb gewisser bauphysikalischer Grenzen – frei gewählt werden (siehe Norm SIA 380/1:2016, Ziffer 0.3.4).

Räume, die aktiv beheizt werden (neue Bezeichnung gemäss SIA: «konditionierter Raum»), müssen innerhalb der thermischen Gebäudehülle liegen. Unbeheizte Räume können in die thermische Gebäudehülle einbezogen werden, sie werden dann als «nicht aktiv beheizt» («nicht aktiv konditionierter Raum») bezeichnet. Dies ist dann zweckmässig, wenn dadurch Wärmebrücken vermieden werden können.

Die flächenbezogenen Wärmedurchgangskoeffizienten (U-Werte) berechnen sich nach der Norm SIA 180:2014 (Ziffer 4.2, nur Verweis auf EN-Normen). Für gebräuchliche opake Konstruktionen können die U-Werte auch direkt der Broschüre «U-Werte-Katalog Einfache Bestimmung des U-Werts von Bauteilen» entnommen werden (Bezugsquelle: www.bfe.admin.ch). Baustoffkennwerte: Das SIA-Register (www.sia.ch/register) enthält die deklarierten Werte der Wärmeleitfähigkeit von Wärmedämmstoffen, Mauerwerksprodukten und weiteren wärmetechnisch relevanten Baustoffen sowie Angaben zu allgemeinen Baustoffen.

Die aktuellen Kennwerte und Berechnungsverfahren (z.B. U-Wert Normfenster, g-Wert) sowie die Normgrösse können dem «Merkblatt Fenster» der Konferenz Kantonaler Energiefachstellen und EnergieSchweiz entnommen werden (www.endk.ch). Auf der Homepage www.endk.ch ist auch ein Berechnungshilfsmittel verfügbar.

Wärmebrücken sind gemäss den Rechenmethoden des SIA einzubeziehen. Dazu stehen verschiedene Hilfsmittel zur Verfügung, voran die «Checkliste Wärmebrücken» (www.endk.ch). Diese enthält neben Erklärungen auch die nötigen Angaben für einen Nachweis. Im Systemnachweis sind die Wärmebrücken gemäss Norm SIA 380/1:2016 einzurechnen.

Räume ausserhalb der thermischen Gebäudehülle, die durch Abwärme erwärmt werden, gelten trotzdem als «unbeheizt». Sie dürfen keine Einrichtungen zur aktiven Wärmeabgabe enthalten. Heizungs- und Warmwasserinstallationen sind in jedem Fall gegen Wärmeverluste zu schützen.

Zur Entfeuchtung unbeheizter Räume (z.B. im Keller) werden meist Kondensationsluftentfeuchtergeräte eingesetzt. Wird stattdessen ein Adsorptionsentfeuchter eingesetzt, so ist zu berücksichtigen, dass dieser einen Lufterhitzer enthält (bei kleinen Anlagen in der Regel eine elektrische Widerstandsheizung). Ohne Wärmerückgewinnung zwischen Aussenluft- und Fortluftkanal werden die Anforderungen an die Wärmerückgewinnung verletzt (vgl. Vollzugshilfe EN-205, Kap. 2), der Lufterhitzer führt zudem zu einer Raumerwärmung, was ausserhalb der thermischen Gebäudehülle nicht zulässig ist (zu Elektroheizungen vgl. zudem Vollzugshilfe EN-203, Kap. 3). Damit die Anforderungen an lüftungstechnische Anlagen erfüllt werden und der elektrische Lufterhitzer nicht zur elektrischen Raumheizung dient, ist eine Wärmerückgewinnung zwischen Aussenluft- und Fortluftkanal einzusetzen.

Energiebezugsfläche

Die Energiebezugsfläche (Abkürzung: EBF, Symbol: A_E) ist die Summe aller ober- und unterirdischen Geschossflächen, für deren Nutzung ein Beheizen oder Klimatisieren (Konditionierung) notwendig ist. Geschossflächen mit einer lichten Raumhöhe kleiner als 1,0 m zählen nicht zur Energiebezugsfläche A_E (ein Beispiel dazu siehe Norm SIA 380:2015, Ziffer 3.2). Die Energiebezugsfläche AE wird brutto, das heisst mit den äusseren Abmessungen, gemessen.

Zur Energiebezugsfläche zählen die den Hauptnutzflächen A_HNF, den Verkehrsflächen A_VF (ausser den Fahrzeugverkehrsflächen inkl. Fahrzeugrampen und Fahrzeugaufzüge) und den Flächen der Sanitärräume und Garderoben (Teile der Nebennutzflächen A_NNF) entsprechenden Geschossflächen, sofern diese Flächen innerhalb der thermischen Gebäudehülle liegen. Das gilt auch, wenn sie nicht aktiv beheizt sind wie zum Beispiel:

• Treppenhäuser und Korridore, falls gegen Aussenluft abgeschlossen;

• Schlafzimmer (wie alle übrigen Räume);

• Bastelräume, disponible Räume usw.;

• Ver- und Entsorgungsschächte sowie Abstellräume kleiner 10 m², die von Räumen, die zur Energiebezugsfläche zählen, oder von der thermischen Gebäudehülle umgeben sind.

Nicht zur Energiebezugsfläche zählen die den Nebennutzflächen A_NNF (ausser Sanitärräume und Garderoben), den Fahrzeugverkehrsflächen (inkl. Fahrzeugrampen und Fahrzeugaufzüge) und den Funktionsflächen A_FF entsprechenden Geschossflächen, auch wenn sie innerhalb der thermischen Gebäudehülle liegen und beheizt sind:

• Abstellräume > 10 m²;

• Fahrzeugabstellflächen;

• Fahrgastflächen (Bahnsteige, Flugsteige inkl. dazugehörige Zugänge, Treppen und Rollsteige);

• Schutzräume (Räume für den zivilen Bevölkerungsschutz, auch wenn zeitweilig anders genutzt);

• Räume für betriebstechnische Anlagen für die Ver- und Entsorgung des Bauwerkes selbst inkl. der unmittelbar zum Betrieb gehörigen Flächen für Brennstoffe, Löschwasser, Abwasser und Abfallbeseitigung, Hausanschlussräume, Installationsräume, -schächte und -kanäle sowie Räume für grosse, meist saisonale Energiespeicher.

Alt-Text

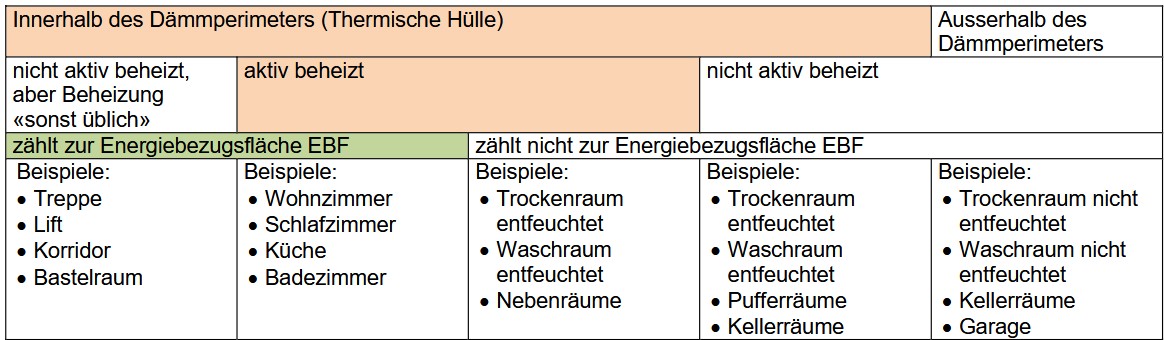

Tabelle 1: Zuteilung Energiebezugsfläche (Quelle: SIA Doku 0221).

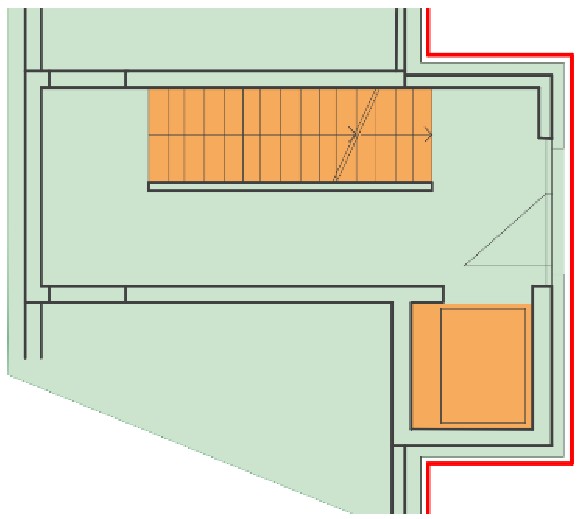

In Anwendung der SIA 380/1:2016 Anhang C dürfen die in der nachfolgenden Grafik orange markierten Flächen gegen das nicht aktiv beheizte Geschoss vereinfacht mit einem äquivaltenten U-Wert von 2,5 W/(m²•K) gegen aussen berechnet werden:

Abbildung 1: Beispiel für vereinfachte Flächenberechnung von Treppenhäusern und Aufzugschächte.
Rote Linie: Thermische Gebäudehülle
Grüne Fläche: Als normales Bauteil gegen unbeheizt rechnen.
Orange Fläche: Als äquivaltenten U-Wert von 2,5 W/(m²•K) gegen aussen rechnen.

Abgrenzung Umbau / Umnutzung zu Neubau

Bei bestehenden Bauten werden zwei Arten von Vorhaben unterschieden:

• Anbauten, Aufstockungen und neubauartige Umbauten.

• Umbauten und Umnutzungen.

Die unterschiedlichen Anforderungen an die Wärmedämmung der Gebäudehülle sind nachfolgend für beide Fälle beschrieben.

Anbauten und Aufstockungen (Vergrösserung des Gebäudevolumens) sowie neubauartige Umbauten (z.B. Auskernungen) sind wie Neubauten zu behandeln.

Vom Umbau betroffen ist ein Bauteil, wenn daran im Zuge des Umbaus mehr als blosse Reparatur- und Unterhaltsarbeiten (wie Reinigen, Malen, Reparatur Aussenputz) vorgenommen werden. Wird z.B. der Aussenputz vollflächig ersetzt, gelten diese Gebäudehüllenpartien als «vom Umbau betroffen».

Von einem «neuen Bauteil» bei einem Umbau spricht man, wenn das Bauteil neu erstellt wird. Typische Beispiele sind Fenster, wo in der Regel das ganze Bauteil ersetzt wird, oder neue Trennwände zwischen aktiv beheizten und unbeheizten Räumen. Diese neuen Bauteile müssen die Anforderungen für Neubauten einhalten.

Bei Umnutzungen gelten alle Bauteile der umgenutzten Räume als betroffen, wenn die Umnutzung mit einer Erhöhung oder Absenkung der Raumtemperatur verbunden ist, auch wenn keine eigentlichen Umbauarbeiten vorgesehen sind. Es sind die Anforderungen an Umbauten einzuhalten, sobald eine Umnutzung eine Änderung der Temperaturdifferenz über die «Thermische Gebäudehülle» bewirkt.

Bei Umbauten und Umnutzungen wird beim Einzelbauteilnachweis bei den opaken Bauteilen zwischen neuen Bauteilen (es gelten die Einzelbauteilgrenzwerte für Neubauten) und betroffenen Bauteilen (es gelten die Einzelbauteilgrenzwerte für Umbauten) unterschieden. Ein Systemnachweis ist ebenfalls möglich.

Die Unterschiede der Anforderungen bei Umbauten und Umnutzungen gegenüber den Anforderungen bei Neubauten lassen sich wie folgt zusammenfassen:

1. Die Einzelanforderungen müssen nur bei denjenigen Bauteilen eingehalten werden, die vom Umbau betroffen (Grenzwerte Umbau) oder neu sind, d.h. ersetzt oder neu erstellt werden (Grenzwerte Neubau). An Stelle der Einhaltung der Einzelanforderungen kann ein Systemnachweis erstellt werden.

2. Anders als bei Neubauten ist die Abgrenzung bei Umbauten nicht immer klar, weil häufig nur einzelne Teile des Umbauvorhabens bewilligungspflichtig sind. Es ist dem Gesuchsteller freigestellt, auch Gebäudeteile in den Systemnachweis (Heizwärmebedarfsberechnung nach Norm SIA 380/1) einzubeziehen, an denen keine Umbau- oder Sanierungsarbeiten vorgesehen sind. Dies kann den Vorteil mit sich bringen, dass bereits gut gedämmte Bauteile (Kellerdecke, Estrichboden usw.) in die Nachweisberechnung eingehen. Der Systemnachweis für Umbauten und Umnutzungen hat mindestens alle Räume zu umfassen, die Bauteile aufweisen, die vom Umbau oder von der Umnutzung betroffen werden.

3. Bei Umbauten und Umnutzungen empfiehlt die Norm SIA 380/1:2016, Ziffer 2.2.3.3, lediglich, dass Wärmebrücken, deren flankierende Bauelemente von einem Umbau betroffen sind, soweit technisch möglich und wirtschaftlich vertretbar, saniert werden sollen. Beim Einzelbauteilnachweis gelten aber keine Grenzwerte für die Wärmebrücken. Hingegen sind sie bei einem Systemnachweis in den Heizwärmebedarf einzurechnen.

Neben den Umbauvorhaben, für die bei der Baubehörde ein Baugesuch einzureichen ist, gibt es eine Vielzahl von kleinen Umbauvorhaben namentlich Sanierungs- und Reparaturarbeiten sowie Ersatz von Bauteilen, die ohne Baubewilligungsverfahren durchgeführt werden können. Auch bei solchen Umbau- und Sanierungsarbeiten müssen die Bau- und Wärmedämmvorschriften unter Berücksichtigung allfälliger kantonaler Kriterien eingehalten werden.

Wenn bei Umbauvorhaben die Gebäudehülle nicht tangiert wird oder lediglich untergeordnete Sanierungsarbeiten wie Malen oder Tapezieren vorgenommen werden, ist eine wärmetechnische Verbesserung der Gebäudehülle nicht vorgeschrieben, da keine «vom Umbau betroffenen Bauteile» (im Sinne der Einzelanforderungen) vorhanden sind. Typische Beispiele solcher Vorhaben sind etwa reine Küchen- und Badezimmer-Erneuerungen.

Bisher unbeheizte Räume, die neu als aktiv beheizte Wohn- oder Bastelräume genutzt werden, müssen die Umbau-Anforderungen erfüllen. Wenn Umnutzungen von bestehenden, unbeheizten Kellerräumen oder eines unbeheizten Estrich keine Vergrösserung des bestehenden Gebäudevolumens bewirken (d.h. weder Anbau noch Aufstockung), dann gelangen die in Vollzugshilfe EN-201 *Beschrieb* beschriebenen Anforderungen an die Deckung des Wärmebedarfs nicht zur Anwendung.

Abgrenzungsbeispiele und Erklärungen finden sich in der Vollzugshilfe EN-206 «Definition Bauteilflächen».

Einzelbauteilnachweis Neubau

Anforderungen

Für Neubauten und für neue Bauteile bei Umbauten und Umnutzungen gelten die folgenden Anforderungen:

Tabelle 2: Grenzwerte für flächenbezogene Wärmedurchgangskoeffizienten bei 20 °C Raumtemperatur.

Für alle Wärmebrücken gelten die folgenden Anforderungen:

Tabelle 3: Grenzwerte für Wärmebrücken.

Erläuterungen

Beim Nachweis mit Einzelbauteilen ist jede einzelne Anforderung einzuhalten. Können Grenzwerte von einzelnen U-Werten und/oder Wärmebrücken nicht eingehalten werden, ist zwingend ein Systemnachweis notwendig.

Weicht die Raumtemperatur gemäss Standardnutzung SIA 380/1 von 20 °C ab, sind die Grenzwerte bei erhöhter Raumtemperatur strenger. Bei niedrigerer Raumtemperatur sind dementsprechend weniger strenge Grenzwerte einzuhalten (siehe Norm SIA 380/1, Ziffer 2.2.2.5).

Die U-Werte des Fensters für den Einzelbauteilnachweis beziehen sich auf ein Fenster mit Normmass (siehe Norm SIA 380/1, Ziffer 2.2.2.3).

Einzelbauteilnachweis Umbau und Umnutzung

Anforderungen

Für alle vom Umbau oder von der Umnutzung betroffenen Bauteile gelten die folgenden Anforderungen:

Tabelle 4: Grenzwerte für flächenbezogene Wärmedurchgangskoeffizienten von Umbauten und Umnutzungen bei 20 °C Raumtemperatur

Erläuterungen

Beim Nachweis mit Einzelbauteilen ist jede einzelne Anforderung einzuhalten. Können Grenzwerte von einzelnen U-Werten nicht eingehalten werden, ist zwingend ein Systemnachweis notwendig.

Weicht die Raumtemperatur gemäss Standardnutzung von 20 °C ab, sind die Grenzwerte bei erhöhter Raumtemperatur strenger. Bei niedrigerer Raumtemperatur sind dementsprechend weniger strenge Grenzwerte einzuhalten (siehe Norm SIA 380/1, Ziffer 2.2.2.5).

Bei Umbauten und Umnutzungen empfiehlt die Norm SIA 380/1, Ziffer 2.2.3.3, lediglich, dass Wärmebrücken, deren flankierende Bauelemente von einem Umbau betroffen sind, soweit technisch möglich und wirtschaftlich vertretbar, saniert werden sollen. Beim Einzelbauteilnachweis gelten aber keine Grenzwerte für die Wärmebrücken.

Wenn aus bauphysikalischen oder denkmalpflegerischen Gründen die Anforderungen an einzelne Bauteile nicht eingehalten werden können, ist aufzuzeigen, wie unter Einbezug von Verbesserung an nicht vom Umbau betroffenen Bauteilen die Systemanforderungen für Umbauten eingehalten werden. Erst auf dieser Grundlage ist es der Baubehörde möglich, allenfalls Erleichterungen zu gewähren.

Systemnachweis

Anforderungen

Für die Berechnung des Heizwärmebedarfs Q_H sind die vom entsprechenden Kanton vorgegebenen Klimadaten zu verwenden.

Die Berechnung der Anforderung Q_H,li erfolgt mit folgenden Werten (Grenzwerte Neubau  je Gebäudekategorie):

Tabelle 5: Grenzwerte Neubau Heizwärmebedarf (Jahresmitteltemperatur +9.4°C) und die spez. Heizleistung (bei -8°C Auslegungstemperatur) je Gebäudekategorie

Der Grenzwert für Umbauten und Umnutzungen Q_H,li,re beträgt das 1,5-fache des Grenzwerts für Neubauten Q_H,li.

Der Systemnachweis für Umbauten und Umnutzungen hat alle Räume zu umfassen, die Bauteile aufweisen, die vom Umbau oder von der Umnutzung betroffen werden. Die vom Umbau oder der Umnutzung nicht betroffenen Räume können ebenfalls in den Systemnachweis einbezogen werden. Der Heizwärmebedarf darf den in früher erteilten Baubewilligungen, direkt oder indirekt über Einzelanforderungen, geforderten Grenzwert nicht überschreiten.

Die spezifische Heizleistung (Heizleistungsbedarf bezogen auf die Energiebezugsfläche) bei Auslegungstemperatur kann nach Norm SIA 384.201 oder nach Norm SIA 384/3 bestimmt werden. Sie kann vereinfachend mit der Innentemperatur über das ganze Gebäude entsprechend Norm SIA 380/1:2016 ermittelt werden, dabei sind die effektiven Lüftungsverluste zu berücksichtigen (d.h. eine WRG kann angerechnet werden). Die Anpassung des Grenzwerts p_H,li (siehe Tabelle oben) erfolgt entsprechend dem Verhältnis der Differenz zwischen der Innentemperatur und der Auslegungstemperatur zur Differenz Innentemperatur zu -8 °C – vorausgesetzt die Auslegungstemperatur ist tiefer als -8 °C. Das Rechenverfahren für die Anpassung der Auslegungstemperatur ist in der Norm SIA 384.201 (Anhang ND.1) vorgegeben.

Erläuterungen

Die Einhaltung der bauphysikalisch notwendigen U-Werte liegt in der Verantwortung der Planerin oder des Planers. Die Norm SIA 180:2014 «Wärmeschutz, Feuchteschutz und Raumklima in Gebäuden» definiert die entsprechenden Anforderungen.

Der Heizwärmebedarf wird in der Regel mit einem zertifiziertem EDV-Programm berechnet. Diese Berechnungen sind als Beilage zum offiziellen Online-Formular EN-202 anzufügen. Zum Nachweis gehören auch Grundrisspläne, Schnitte und Fassaden, worin die zur Berechnung verwendeten Konstruktionen und die beheizten Flächen (EBF) einzutragen sind. Es ist auch nachzuweisen, dass das beheizte Volumen von einer lückenlos geschlossenen Gebäudehülle umfasst ist.

Ohne speziellen Nachweis sind für die Bestimmung von F_S1 (Verschattungsfaktor Horizont zur Berücksichtigung der Minderung der Sonnenstrahlung) folgende Werte zu verwenden:

• wenn die Zonenvorschrift drei- oder mehrgeschossige Nachbarbauten zulässt oder wenn die Nachbarbauten höher sind als der zu berechnende Bau: Horizontwinkel α = 30°

• andernfalls Horizontwinkel α = 20°

Um die Berechnung der Länge der Wärmebrücken beim Fensteranschlag zu vereinfachen, ist es zulässig, eine Wärmebrückenlänge von 3 m pro Quadratmeter Fensterfläche einzusetzen. (s. Norm SIA 380/1, Ziffer 3.5.3.4).

Hersteller, die bescheinigen können, dass ihr Programm die Anforderungen der Konferenz kantonaler Energiefachstellen einhält, erhalten eine Zertifizierungsnummer und werden in eine Liste aufgenommen (www.endk.ch → Fachleute → Hilfsmittel → Informationen).
